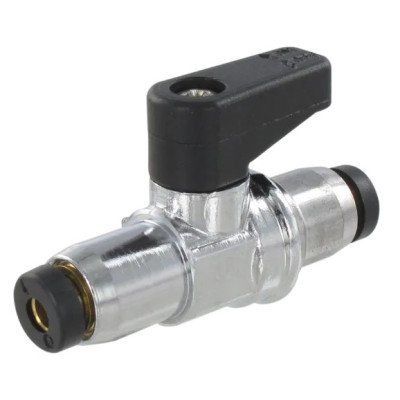

Vanne manuelle à boisseau sphérique tube 4 mm raccordements instantanés [Réf: AC-563404-04]

➜ Matériaux et composants
Les vannes à boisseau sphérique à encombrement réduit sont en laiton chromé.
1 - corps du raccord en laiton chromé
2 - garniture de la bille en PTFE (Téflon)
3 - joint anti-huile NBR
4 - axe de manoeuvre en laiton
5 - levier en PA 66, chargé de verre
6 - vis en acier
7 - boisseau sphérique en laiton chromé
8 - joint anti-huile NBR
9 - manchon en laiton

Direction de passage du fluide : les deux sens.

➜ Champ d’application : air comprimé, huile, eau
Résistance des matériaux aux fluides utilisés : voir tableau en page M2 du catalogue SENGA.
pression maximale d’exercice : -0,99 ÷ 20 BAR
température de travail : -20°C / +80°C
